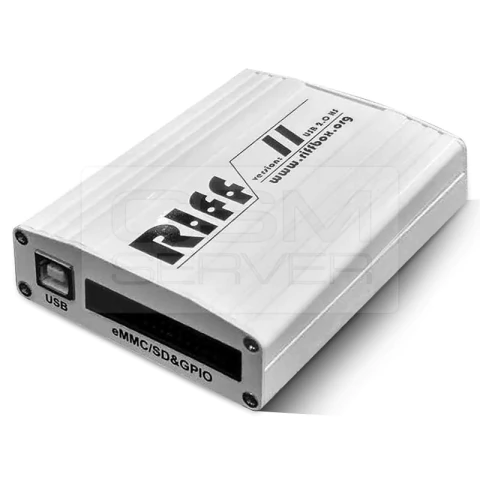

RIFF Box 2

Especificações de interface:
Conector macho de 20 pinos
Interface JTAG: TRST, TDI, TMS, TCK, RTCK, TDO e NRST
Interface SWD (Depuração de fio serial): SWCLK, SWDIO (SWDIO e SWCLK são sobrepostos nos pinos TMS e TCK)
Conector macho de 30 pinos:
Interface SD / MMC 1 / 4Bit @ 52MHz
Linhas GPIO de nível ajustável 23 (1.65V a 3.6V)
Conector de dispositivo USB: conecta a caixa com o PC @ Hi-Speed (480 Mbps), aprox. 20 MByte / seg
USB Host Connector: conecta o Box com dispositivos USB @ Full-Speed (48 Mbps), aprox. 1,5-2 MBy / seg
Conector RJ-45:
6.1 Recurso de Pesquisa Inteligente RIFF ™
6,2 Porto UART
6,3 4 linhas fixas de 3.3V GPIO
Revisões de SD / MMD Suportadas:
Revisões 1.0 a 1.7 (para MMC: v4.0, v4.1, v4.2, v4.3, v4.41, v4.5, v4.51, v5.0) e superiores

OBS:
O desenvolvedor fornece suporte apenas para os telefones que estão na lista de suportados.
Nem todos os recursos de manutenção podem ser aplicados a alguns modelos suportados, devido à diferença de versões de hardware/software.
